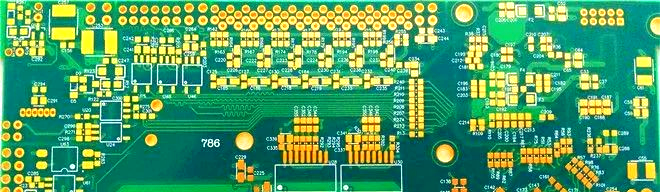

PCB抄板的技术实现过程可以概括为：首先，对目标电路板进行扫描，详细记录各元器件的位置信息。接着，将元器件逐一拆解，并制作成物料清单（BOM），以便进行物料采购。同时，将空板扫描成图片，通过抄板软件进行处理，还原成PCB板图文件。随后，将处理完成的PCB文件送至制版厂进行制板。制板完成后，将采购的元器件焊接到制成的PCB板上，经过电路板测试与调试，即可完成抄板工作。

接下来，我们将详细介绍PCB抄板的具体步骤：
在开始抄板前，需仔细在纸上记录所有元气件的型号、参数及位置，特别是二极管、三级管的方向和IC缺口的朝向。为确保记录的准确性，建议使用数码相机拍摄元气件位置的照片作为备份。

拆解多层板上的所有器件，并清除PAD孔内的锡渣。清洗PCB后，将其放入扫描仪中，适当提高扫描像素以获取更清晰的图像。随后，用砂纸轻轻打磨顶层和底层，直至铜膜发亮，再将其放入扫描仪中扫描。

在PHOTOSHOP中调整画布的对比度和明暗度，增强铜膜部分与无铜膜部分的对比。将调整好的图像转为黑白格式，并检查线条是否清晰。如需进一步修正，可重复此步骤。确认无误后，保存为TOP.BMP和BOT.BMP格式。

将两个BMP格式的文件转为PROTEL格式文件，并在PROTEL软件中调入两层文件。检查两层的PAD和VIA位置是否基本重合，以判断前几步的操作质量。如有偏差，需返回第三步进行修正。因此，PCB抄板不仅需要技术技巧，更需要耐心和细致的态度来确保质量和匹配度。
将TOP层的BMP文件转化为TOP.PCB格式，并确保转化到SILK层，即黄色那层。接着，在TOP层进行描线操作，并参照第二步的图纸来放置器件。描线完成后，删除SILK层，并重复此过程直至绘制完所有层。

在PROTEL软件中调入TOP.PCB和BOT.PCB，将它们合并为一个图形。

使用激光打印机将TOP LAYER和BOTTOM LAYER分别打印到透明胶片上，确保1：1的比例。将胶片与原PCB进行对比，检查是否有误。若无误，则表示抄板工作已成功完成。

请注意，这只是一个初步的抄板过程。为了确保电子技术性能与原板一致，还需要进行严格的测试。只有通过测试的抄板才算是真正完成。此外，对于多层板，需要更加小心和细心地打磨内层，并重复进行抄板步骤。在抄板过程中，需要特别注意导通孔和不导通孔的问题，以确保抄板的准确性。双面板抄板相对于多层板来说更为简单，但也需要耐心和细致的操作。

接着，点击“文件”菜单中的“打开”选项，打开先前保存的B2P文件。此时，我们会看到刚刚抄好的板层叠在这张图片之上，即同一张PCB板，孔位一致，但线路连接有所差异。因此，我们需要进入“选项”中的“层设置”，在此关闭顶层的线路和丝印显示，仅保留多层的过孔可见。
确认顶层的过孔与底层图片上的过孔位置对应后，我们可以开始描绘底层的线路，如同童年时的描图游戏。完成描绘后，点击“保存”，此时B2P文件便包含了顶层和底层的线路资料。
最后，选择“文件”菜单中的“导出为PCB文件”，即可生成一个包含两层线路资料的PCB文件，便于后续的改板、原理图导出或直接送至PCB制版厂进行生产。

多层板抄板方法

对于多层板的抄板，其实质在于逐层重复抄板的过程。例如，四层板需要重复抄写两个双面板，而六层板则需要抄写三个双面板。然而，由于多层板内部的走线难以直接观察，因此需要采用分层技术来揭示其内部结构。

分层的方法有多种，如药水腐蚀、刀具剥离等，但这些方法可能存在资料丢失的风险。相比之下，砂纸打磨被证明是最为准确的方法。在抄写完PCB的顶底层后，我们可以使用砂纸来磨掉表层，从而显示出内层的线路。

需要注意的是，磨板过程中要铺平砂纸，确保均匀磨擦。丝印与绿油通常一擦即掉，而铜线与铜皮则需要稍用力擦拭。磨板的时间因板子大小和复杂程度而异，但请放心，只要掌握好力度和技巧，完全不用担心会磨穿板子或伤及手指。
在PCB布板过程中，系统布局完成后，需对PCB图进行详细审查，以确保布局的合理性与最优性。审查时，可关注以下几个方面：

布局是否保障了布线的合理性与可靠性，是否对信号走向、电源和地线网络进行了全面的规划和了解。
印制板的尺寸是否与加工图纸相符，是否满足PCB制造工艺要求，并注意是否有明确的定位标记。有些PCB板在电路布局和布线方面设计得很好，但可能忽略了定位接插件的精确性，导致设计的电路无法与其他电路对接。
在二维和三维空间中，元件之间是否存在冲突。特别是要关注器件的实际尺寸，特别是高度。对于免布局的元器件，其高度一般不应超过3mm。
元件布局是否井然有序、排列整齐，以及是否已全部完成布局。在布局时，不仅需要考虑信号的走向、信号类型和需要注意的地方，还需要考虑整体密度，以实现疏密均匀的布局。
经常需要更换的元件是否能够方便地更换，插件板插入设备是否便捷。应确保经常更换的元器件的更换和接插过程既方便又可靠。
